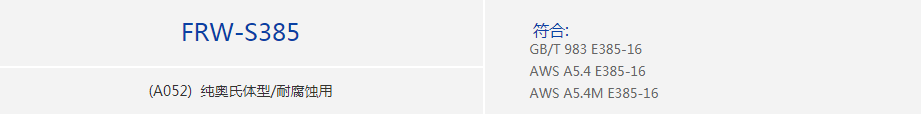

產(chǎn)品參數(shù)



符合：
GB/T 983、E385-16、AWS A5.4、E385-16、AWS A5.4M、E385-16

用途：
適用于各種強(qiáng)酸的塔、槽、管道以及儲(chǔ)運(yùn)容器的焊接，如904L等。

特性：
1.鈦鈣型不銹鋼用手焊條，主要成分是20%Cr-25%Ni-5%Mo-2%Cu
2.電弧穩(wěn)定、成型美觀、波紋細(xì)膩、飛濺少、脫渣容易、藥皮耐火性優(yōu)良、抗氣孔性佳
3.可抗硫酸，磷酸的腐蝕；在常壓下耐任何溫度、任何濃度醋酸的腐蝕，可有效解決鹵化物的孔蝕、點(diǎn)蝕、縫隙腐蝕、應(yīng)力腐蝕等問題。

焊接位置：

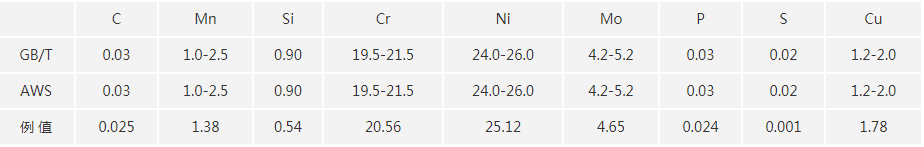

熔敷金屬化學(xué)成分（wt%）：

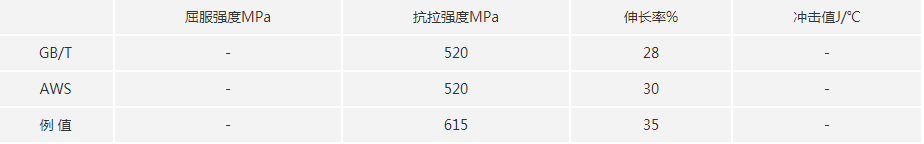

熔敷金屬機(jī)械性能：

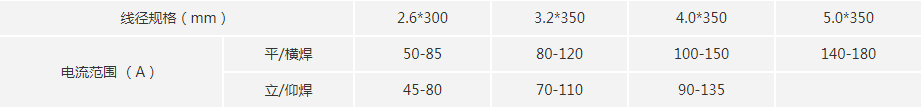

焊接電流參數(shù)：DCEP(DC+)


焊接要項(xiàng)：
1.焊前焊條需經(jīng)烘焙300-350℃×1h，隨烘隨用。
2.焊前需清除焊件上的銹、油、水份等雜質(zhì)。
3.盡量壓低電弧施焊，焊條擺動(dòng)不可過寬，一般在焊條直徑3倍范圍內(nèi)。
4.焊接速度不可過慢，以防過熱和夾渣，但遇到易裂的情況下可選擇小電流慢速焊。
5.多道焊時(shí)須將焊渣清理干凈，收弧時(shí)須填滿弧坑。
6.道（層）間溫度：≤150℃

組合圖
